氣動執行器的選型以及附件的選擇

氣動閥門是由閥體和氣動執行器組成的借助壓縮空氣驅動的閥門一體式自控閥門。在氣動閥門的選型中，選擇閥門比較簡單，但氣動執行器需要參考比較多的參數，本文結合常見的進口氣動閥門的品牌德國沃德WODE閥門的選型方案，結合進口氣動球閥，進口氣動蝶閥，進口氣動調節閥，進口氣動執行器的特征，分析下氣動執行器的選型和附件的選擇。

一、確認氣動執行器的扭矩

使用氣動執行器時，先確定閥門的扭矩

1、水蒸氣或非潤滑的介質增加25%安全值；

2、非潤滑的干氣介質增加60%安全值；

3、非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；

4、對于清潔、無摩擦的潤滑介質增加20%安全值、然后根據氣源工作壓力，查找氣動執行器的扭矩表，可得到準確的執行器型號。（注：此安全值為推薦使用。）

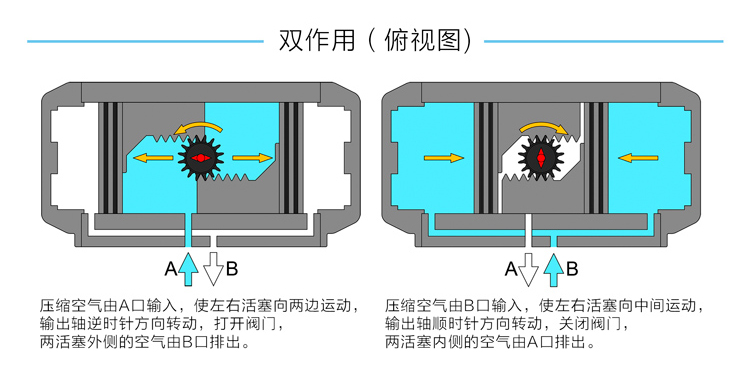

二、雙作用氣動執行器的選型

進口雙作用氣動執行器，選用雙作用：氣源壓力只有5bar，控制一個需要扭矩200N.m球閥，介質為非潤滑的水蒸氣，考慮到安全因素，增加25%等于250N.m，首先按表查找氣源壓力5bar，然后在氣動執行器扭矩表中查找等于或相近的扭矩?cái)?shù)據，選272N.m，再在表中選擇相近扭矩的氣動執行器型號。

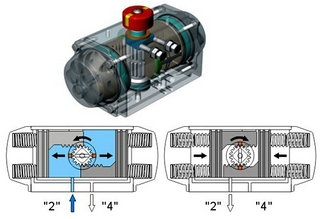

三、單作用氣動執行器的選型

比如德國沃德WODE公司的進口單作用氣動執行器，選用單作用式（彈簧復位）：氣源壓力只有4bar，控制一個需要扭矩100N.m蝶閥，介質為非潤滑的干燥氣體，考慮到安全因素，增加60%等于160N.m，首先按表查找彈簧復位終點得到相近扭矩166N.m，然后沿在表中查找氣源壓力4bar的終點扭矩196N.m，氣源壓力扭矩應該大于彈簧復位扭矩，正好氣源壓力扭矩大于彈簧復位扭矩，再在表中選擇相近扭矩的氣動執行器型號、及彈簧配置數量。

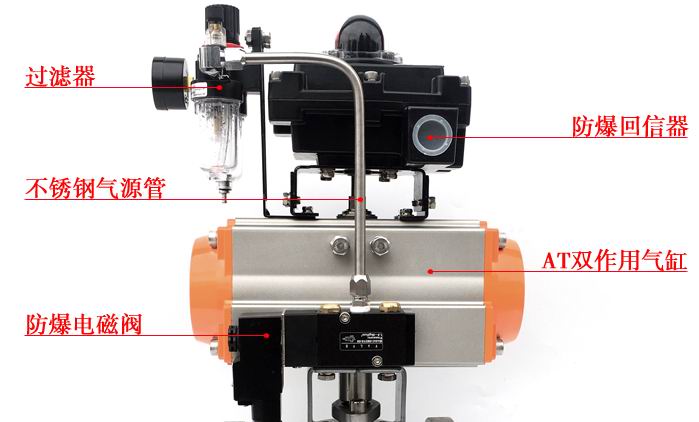

四、氣動執行器附件的選擇

根據現場具備的條件以及控制系統不同要求，可選配以下各種附件來實現這些要求：

1、電磁閥：實現對氣動執行器控制氣源的切換，從而實現氣動閥的打開或關閉功能。

2、回訊器：也叫限位開關，用于閥位開關顯示或閥門運行時的工作位置信號遠程反饋。

3、三聯件：對控制氣源進行過濾、減壓調節、以及氣缸潤滑供油。

4、手輪機構：當控制系統的控制器發生故障時，可以通過手動方式操作閥門。

5、電氣定位器：接收4－20mA控制信號從而將開關閥變成具有調節性能的氣動調節閥。比如進口氣動調節閥，進口氣動調節蝶閥，進口氣動調節球閥等。

沃德WODE的氣動閥在出廠時閥體銘牌或說明書中均標有限以下相關數據：

閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。以便于用戶查閱及存檔，避免后期維護和更換造成的無法悉知閥門數據造成的麻煩。
