調節閥流量特性與閥芯關系

調節閥又名控制閥，由氣動、電動執行機構和閥門組成。在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：control valve，位號通常FV開頭。調節閥常用分類：氣動調節閥，電動調節閥，自力式調節閥。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。

調節閥選型主要還是得考慮流量和壓力，沃德WODE閥門工程師在此就調節閥流量特性與閥芯關系介紹如下：

1、直線流量特性

2、等百分比流量特性

3、快開流量特性

4、拋物線流量特性

直線流量特性:

相對流量與相對開度成直線關系，即單位行程引起的流量變化是常數。

等百分比流量特性:

單位行程變化引起相對流量變化與該點的相對流量成正比，即放大系數是變化的，但是相對流量的變化是常數。

快開流量特性:

相對行程變化引起相對流量的變化與該點相對流量成反比，其作用與等百分比相反。

拋物線流量特性:

相對行程的變化引起相對流量的變化與該點相對流量的平方根成正比。介于直線與等百分比之間彌補了直線特性小開度調節性能差的缺點。

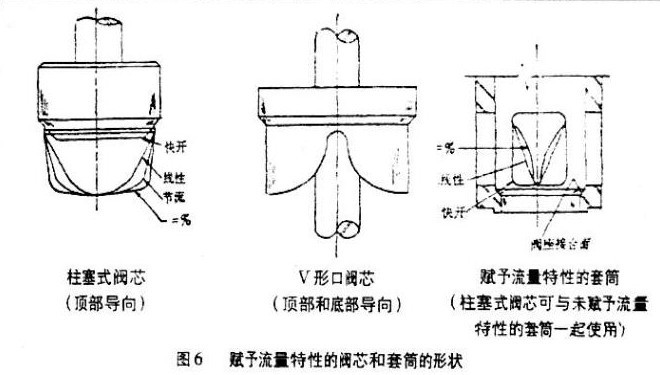

流量特性與閥芯的關系：

不同的閥芯形狀決定不同的流量特性。

蝶閥、球閥、隔膜閥、偏心旋轉閥固有特性不能修改。

套筒閥、柱塞閥、v形開口閥，可修改閥芯形狀改變流量特性。

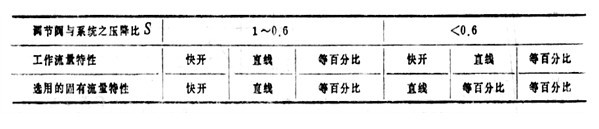

固有流量特性（壓差不變）

工作流量特性（壓差變化）

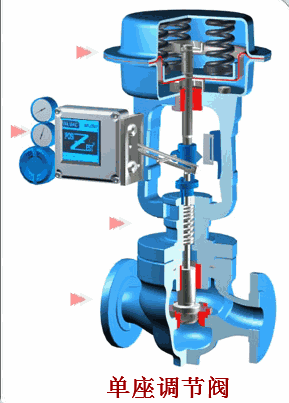

調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。具體工況選用可咨詢沃德閥門及各代理商。
