進口氣動調節閥執行機構詳解
2020/12/26 22:45:44??????點擊：
進口氣動調節閥執行機構詳解

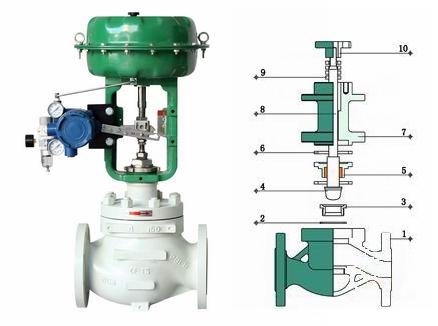

以知名氣動調節閥廠家德國沃德WODE為例，氣動調節閥執行機構作為調節閥的重要組成部分，也稱作多彈簧氣動薄膜執行機構，它由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。氣動調節閥執行機構是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配?？烧{(diào)零功能則提高了線性精度。氣動調節閥執行機構表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
進口氣動調節閥執行機構詳細參數
執行器型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-5 |
額定行程 | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
有效面積 | 200 | 350 | 350 | 560 | 960 | 1600 |
氣源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
氣源壓力 | 0.14、0.25MPa | |||||
環境溫度 | -30~6℃ | |||||
彈簧范圍 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
作用形式 | ZHA型：正作用，當信號壓力增加時，閥桿部件向下移 | |||||
德國沃德WODE作為控制閥國際知名制造商，能為用戶提供專業的咨詢、設計、選型、安裝等全套的工業系統自控解決方案。如您對調節閥的選型或者售后服務有需要更詳細了解可致電沃德閥門中國一級代理商，沃德各代理商竭誠歡迎您來電咨詢訂購。
