帶信號反饋電磁閥上有源信號和無源信號的區別介紹
什么是有源信號反饋，什么是無緣信號反饋
有源信號or無源信號

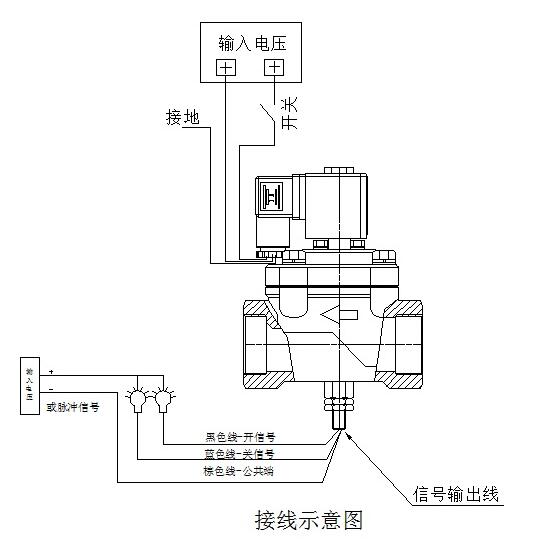

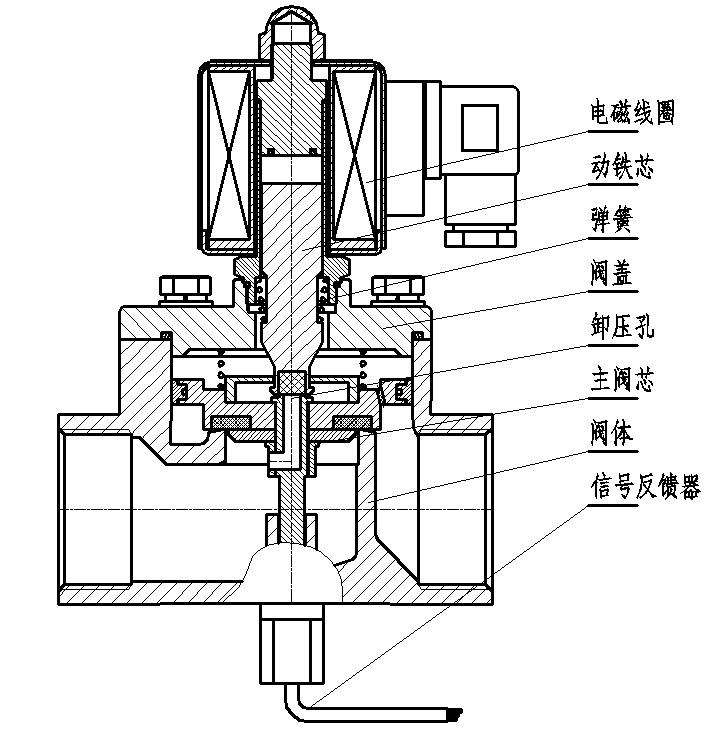

在帶信號反饋電磁閥、電動閥門、氣動閥門中經常會有碰到過帶信號反饋（有開度反饋、開到位及關到位反饋），但是這些反饋是怎樣一個反饋方式呢，以國際知名閥門制造商德國沃德WODE為例，常用的有無源信號反饋、有源信號反饋。這兩者的區別是什么呢，沃德WODE公司工程師就此介紹下，希望對廣大同仁有所幫助。
有源信號、無源信號一般是針對電流信號而言，如4~20mA。
有源、無源是看提供4~20mA信號的那臺設備是否有獨立的工作電源線，如果有（AC220V或DC24V），則它輸出的信號為有源信號，否則為無源信號。
對于有源信號的采集很簡單，只要采集設備輸入接口的正端和負端分別對應4~20mA信號源設備的正端和負端就可以了。
對于無源信號的采集，需要注意了，因?yàn)樘峁o源信號的那臺設備（假設A設備）沒有獨立的工作電源，當它需要輸出4~20mA信號時，它的工作電壓需要外部設備來提供。因此，采集信號的設備（假設B設備）往往要求有配電功能，如配有DC24V輸出的，當它采集4~20mA信號時就可以同時提供DC24V給A設備。如果B設備沒有配電功能，當它采集A設備的信號時，串一個DC24V電源，也是可以的，但是一定要按照廠家提供的接線圖來接線。
有源節點和無源節點
1.無源節點的定義：
無源開關，具有閉合和斷開的兩種狀態；2個節點之間沒有極性，可以互換。
常見的無源節點信號有：
1.各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；
2.各種按鍵；
3.各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；
4.繼電器、干簧管的輸出。
2.有源節點的定義：
有源開關，具有有電和無電的兩種狀態；2個接點之間有極性，不能反接。
最常見的有源節點信號是：
把以上的干節點信號，接上電源，再跟電源的另外一極作為輸出，就是有源節點信號。
工業控制上，常用的濕節點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是有源節點，盡管這樣做比較少。
3.有源節點和無源節點的比較：
比較項目 | 有源接電 | 無源接點 |
接線 | 外部提供電源，直流電源+220V通過開關量接點接輸入端，-220V直接接開關量輸入公共端子 | 裝置內部提供帶3KV格力耐壓的48V的直流電源，由于開關量輸入公共端通過開關量接點接輸入端 |
散熱 | 采用光偶采集，電流不小于2mA 單個開關量的功耗： 220V × 2mA = 0.44W 14路開關量總功耗： 0.44W × 14 = 6.2W 發熱嚴重，必須有大尺寸機箱，一般電烙鐵的功率為20-30W | 采用光偶采集，電流不小于2mA 單個開關量的功耗： 48V × 2mA = 0.096W 14路開關量總功耗： 0.096W × 14 = 1.344W 基本無發熱，可采用小機箱 |
控制電源要求 | 由于采用控制電源，因此對控制電源要求嚴格。 若控制電源為交流，則會出現控制電源過零點或負半周時光偶采不到信號，自然影響開關量采集的時間精度。 一般要求開關量的時間分辨率為1MS，一旦控制電源失電，開關量信號則無法采集。 | 對控制電源無要求，適合于直流或者交流控制電源的系統。只要裝置工作電源正常，不管控制電源是否失電，裝置仍能正常采集到開關量的狀態 |
抗干擾 能力 | 由于采用220V直流電源，因此抗干擾能力強。從變壓器或者電機本體過來的溫度信號或瓦斯信號，也要求加裝防雷隔離端子。 | 由于采用48V直流電源，因此抗干擾能力相對較弱，一般針對開關柜內部的接點，如斷路器位置、手車工作位置、試驗位置、彈簧儲能狀態以及保護壓板等，其抗干擾能力足夠。從變壓器或者電機本體過來的溫度信號或者瓦斯信號，必須加裝防雷隔離端子。 |
兩線制、三線制、四線制儀表信號
兩線制儀表是沒有接電源的線，即沒有獨立的工作電源，電源需要外部引入。它們的兩根線既要傳輸電源有要傳輸信號。傳輸?shù)男盘柗Q為無源信號。
三線制儀表有電源正端線，信號正端線，而電源的負端及信號的負端共用一根線，即三根線。則它們的輸出信號稱為有源信號。
四線制儀表，其中兩根線接電源的正端和負端，另外兩根線是輸出信號的正端和負端。它們的輸出信號稱為有源信號。
