氣動執行器基本結構
氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器一般與閥門組成一體式的氣動閥門。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。
沃德的氣動閥門系列產品有：氣動蝶閥，氣動球閥，氣動截止閥，氣動閘閥，氣動調節閥，氣動調節閥門，氣動防爆閥門，氣動低溫閥門，氣動高溫高壓閥門等產品。

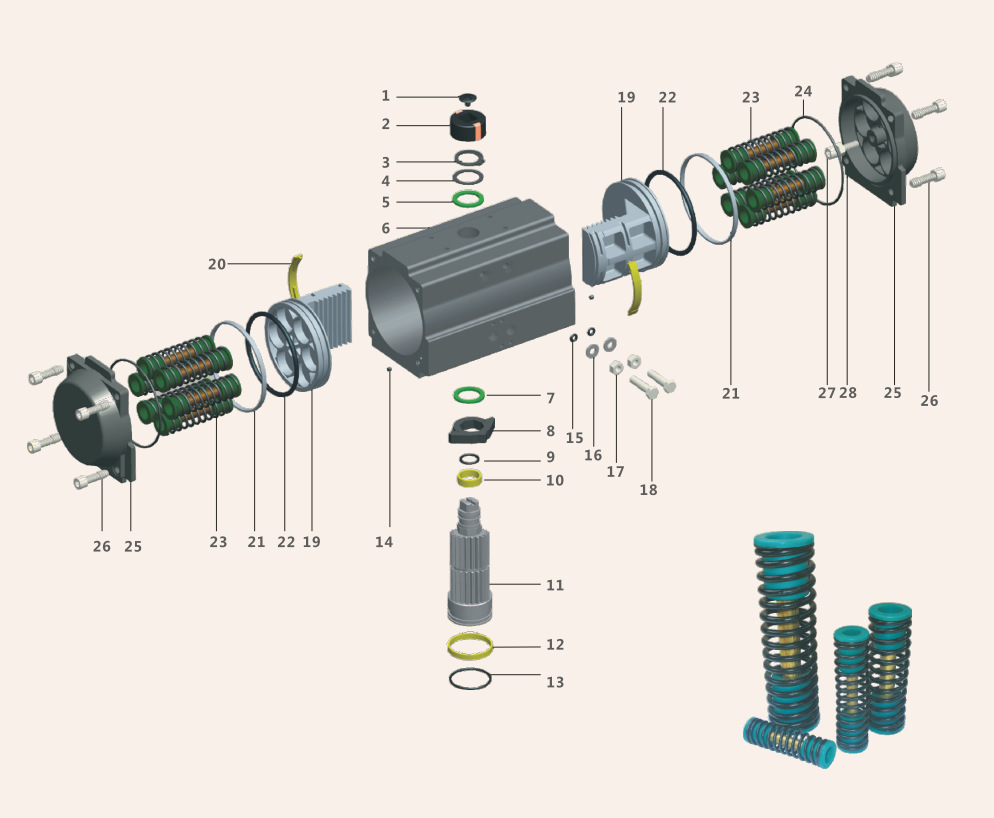

氣動執行器基本結構：
氣動執行器的調節機構的種類和構造大致相同，主要是執行機構不同。因此在氣動執行器介紹時分為執行機構和調節閥兩部分。氣動執行器由執行機構和調節閥(調節機構)兩個部分組成。根據控制信號的大小，產生相應的推力，推動調節閥動作。調節閥是氣動執行器的調節部分，在執行機構推力的作用下，調節閥產生一定的位移或轉角，直接調節流體的流量。
1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。
3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。
4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。
5、活塞的密封圈應便于更換與檢修。
6、帶緩沖機構的氣動裝置，其緩沖機構的行程長度可參照《表 1》的規定。
7、帶可調緩沖機構的氣動裝置，應在缸體外部調節其緩沖作用的機構。
8、氣缸進出氣口的螺紋尺寸應符合MANUR NORM(附件標準) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的規定。
氣動執行器操作技術條件：
1、使用介質：壓縮空氣，非腐蝕性氣體和油。
2、壓力范圍：雙作用2-8bar（bar），單作用2-8bar（bar）。
3、工作溫度：標準型（NBRO型圈）-20~+80℃；低溫型（低溫丁腈橡膠O型圈）-35~+80℃；高溫型（氟橡膠）O-環））-15~150°C。
4、行程調節：打開位置的調節范圍為4°。
5、潤滑：在正常工作條件下，不需要額外的潤滑劑。
6、安裝：適用于室內或室外安裝。
7、較高的工作壓力：輸入氣壓不超過10bar（bar）。
