氣動閥門定位器的工作原理
氣動閥門定位器是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。常和進口氣動執行器配套使用，用于各種調節型的氣動閥門，比如德國沃德WODE品牌的進口氣動調節型球閥，進口氣動調節型蝶閥，進口氣體調節閥。了解定位器的原理，對我們了解氣動閥門很有幫助。
氣動閥門定位器的工作原理：
氣源來自于空壓站的壓縮空氣，在閥門定位器氣源進口前段還有一個空氣過濾減壓閥，用于壓縮空氣的凈化。從減壓閥出口的氣源從閥門定位器進入，至于多少氣量進入閥門的膜頭，根據控制器的輸出信號決定。
控制器輸出的電信號是4～20mA，氣動信號是20Kpa~100Kpa，從電信號到氣信號是通過電氣轉換器進行的。

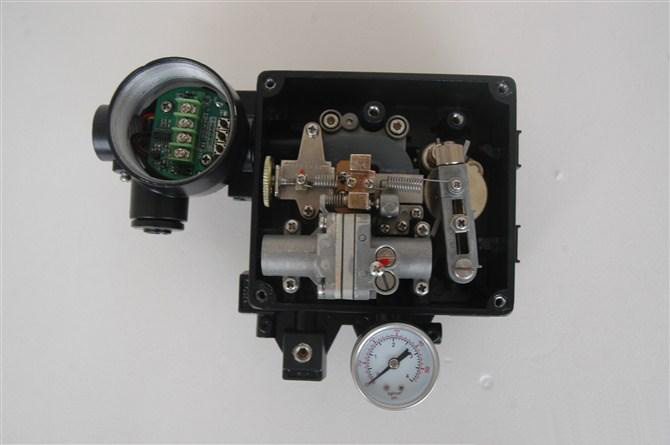

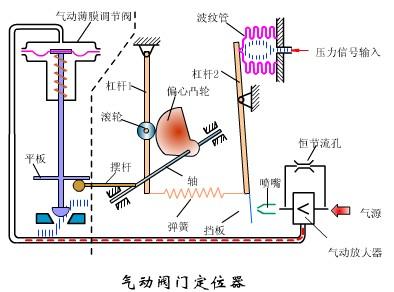

當控制器輸出的電信號轉變?yōu)榕c之相對應的氣信號時，然后將轉換后的氣信號作用在波紋管上。杠桿2則繞著支點運動，杠桿2下段向右運動靠近噴嘴。
噴嘴的背壓增加，經過氣動放大器放大后（圖中那個帶小于符號的部件），將氣源的一部分送入到氣動薄膜的氣室，閥桿帶著閥芯向下自動逐漸將閥門開度變小。
此時，與閥桿相連的反饋桿（圖中擺桿）繞著支點向下移動，使軸的前端向下移動，與其連接的偏心凸輪做逆時針旋轉，滾輪順時針旋轉向左移動，從而拉伸反饋彈簧。由于反饋彈簧拉伸杠桿2下段向左移動，此時就會與作用在波紋管上的信號壓力達到力平衡，于是閥門就固定在某個位置不動作了。
通過上面的介紹，應該對機械式閥門定位器有一定的了解，有機會的時候再操作一邊最好是能夠動手拆卸一次，加深定位器每個零件的位置及每個零件的名。因此，機械式閥門的淺談告一段落，接下來進行知識的擴展，讓對調節閥有個更深層次的認知。
