什么是公稱壓力、工作壓力與設計壓力
2020/12/31 20:19:01??????點擊：
什么是公稱壓力、工作壓力與設計壓力？

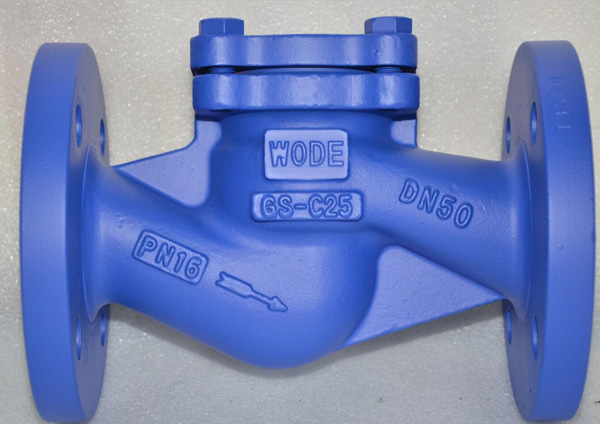

在閥門中經常碰到說工作壓力、公稱壓力等，非專業人士往往弄不明白，那具體什么叫公稱壓力、工作壓力呢，以知名閥門品牌德國沃德WODE為例介紹下：
一、什么叫公稱壓力PN (MPa)
與管道系統部件耐壓能力有關的參考數值，是指與管道元件的機械強度有關的設計給定壓力。 公稱壓力一般用PN表示。
（1）公稱壓力——制品在基準溫度下的耐壓強度，用PN表示，單位：M Pa 。
（2）基準溫度：材料不同，其基準溫度也不同。如，鋼的基準溫度為
250°C
（3）公稱壓力1.0Mpa，記為：PN 1.0 Mpa
二、什么是工作壓力
是指為了管道系統的運行安全，根據管道輸送介質的各級最高工作溫度所規定的最大壓力。 工作壓力一般用Pt表示。
三、什么設計壓力
是指給水管道系統作用在管內壁上的最大瞬時壓力。一般采用工作壓力及殘余水錘壓力之和。 設計壓力一般用Pe表示。
四、試驗壓力
管道、容器或設備進行耐壓強度和氣密性試驗規定所要達到的壓力。 試驗壓力一般用Ps表示。
五、公稱壓力、工作壓力、設計壓力之間的關系
公稱壓力是為了設計、制造和使用方便,而人為地規定的一種名義壓力。這種名義上的壓力的單位實際是壓強，壓力則是中文的俗稱,單位是“Pa”而不是“N”。公稱壓力英文是nominal pres-surenomina:l in name or form butnot in reality(名義上的,有名無實的)。壓力容器的公稱壓力指的是壓力容器法蘭的公稱壓力。壓力容器法蘭的公稱壓力一般分成7個等級,即0.25、0.60、1.00、1.60、2.50、4.00、6.40MPa。 設計壓力=1.5×工作壓力。
工作壓力由管網水力計算而得出。 1MPa ＝10bar （巴）＝ 10.2kg/cm2=100N/cm2
六、關系
試驗壓力＞公稱壓力＞設計壓力＞工作壓力
設計壓力=1.5×工作壓力（通常）
