進口電動硬密封法蘭蝶閥

更新：2020/12/28 22:17:51??????點擊：

品牌：???德國沃德WODE
型號：???WJB3-ACS3L

產品介紹

進口電動硬密封法蘭蝶閥

德國沃德WODE進口電動硬密封蝶閥被廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。電動硬密封蝶閥配以電動執行器，可實現遠距離控制和自動化操作。電動多層次金屬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

電動硬密封蝶閥產品特點

由于電動硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

（1）開啟力矩小，靈活方便，省力節能。

（2）三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

（3）耐高壓、耐腐蝕、耐磨損、使用壽命長等。

電動硬密封蝶閥執行器參數及特點

（1）功能強勁:智能型、調節型、開關式。

（2）體積小巧：體積僅相當于同類產品的35%左右。

（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。

（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列?！?/span>DN400口徑閥門一般采用380VAC電動執行器。

電動硬密封蝶閥主要零件材料

閥體：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板：鑄鋼、合金鋼、不銹鋼、鉻鉬鋼

密封圈：不銹鋼與耐高溫石棉板組合成多層次

閥桿：2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料：O型圈、柔性石墨

電動硬密封蝶閥主要性能規范

公稱通徑：DN50～2000mm

公稱壓力PN(lb)：0.6～6.4Mpa

適用介質：空氣、水、蒸汽、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等

適用溫度：碳鋼：-29℃~425℃；不銹鋼、鉻鉬鋼：-40℃~550℃

滲漏率:0.1*DNmm3/S（符合GB//T13927-92標準）

電動執行器也可根據用戶指定品牌。

閥桿可根據用戶需求做加長處理。

該蝶閥用于城市供暖管網時可根據用戶需求選擇雙向壓密封的。

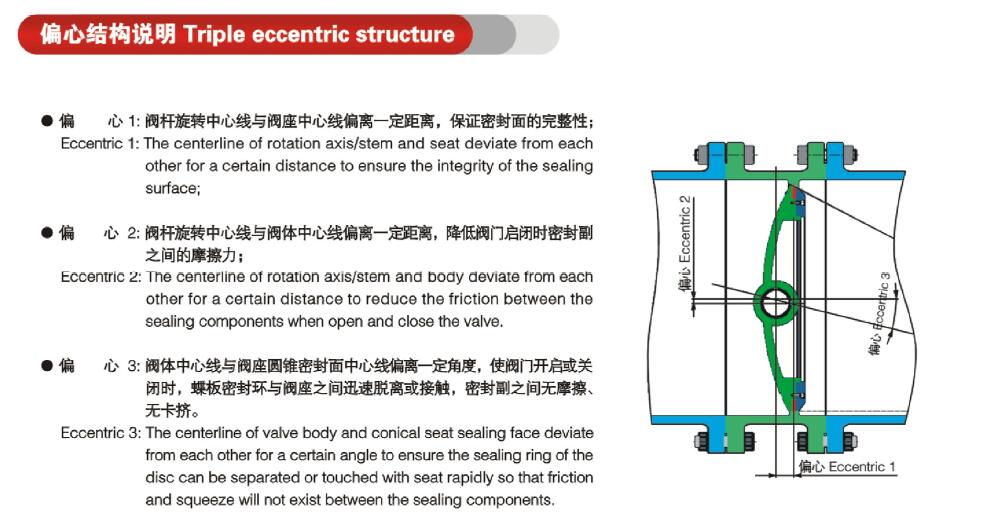

電動硬密封蝶閥三偏心密封結構原理

（1）偏離管道中心

（2）偏離密封面中心

（3）傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
