進口金屬硬密封單向閥直通型止回閥

更新：2021/7/28 10:33:57??????點擊：

品牌：???德國沃德WODE
型號：???ATR

產品介紹

進口金屬硬密封單向閥高壓直通型止回閥

金屬硬密封單向閥應用

該單向閥里面的密封材料沒有橡膠，全部是不銹鋼或碳鋼金屬，硬密封仍保持較好密封效果。此閥門主要應用于高溫、低溫或不能用橡膠的特殊場合。

特點

不銹鋼閥適用于和閥門材質相容的各類液體及氣體，碳鋼閥適用于油及非腐蝕性液體

雖然是金屬硬密封，仍有極好密封性

高溫閥(HT)沒有彈簧，需豎直安裝，流體流動方向必須向上，靠閥芯自重閉合

技術參數

接口型式：英制圓柱內螺紋G(ISO228-1)

開啟壓力：0.35bar(標配)，1bar、3bar(非標可選)

開啟壓力公差：±25%

工作溫度：普通閥-80℃～+250℃，高溫閥-10℃～+600℃

壓力范圍：詳見規格參數表

閥體材料：不銹鋼304、316L、碳鋼45#等

閥瓣材料：標準型為硬化不銹鋼630，高溫型密封面為硬質合金

彈簧材料：不銹鋼304、316L等

最大泄漏量：滿足GB/T26480-2011

工作壓力PN/溫度修正表：P允=Kt*PN

不銹鋼材質	工作溫度范圍	工作溫度[℃]	-80～+60	100	150	250	350	450	550	600
304	-80℃～+450℃	修正系數Kt	1	0.80	0.73	0.64	0.58	0.54	-	-
316L	-80℃～+600℃	修正系數Kt	1	0.83	0.76	0.66	0.60	0.57	0.47	0.39

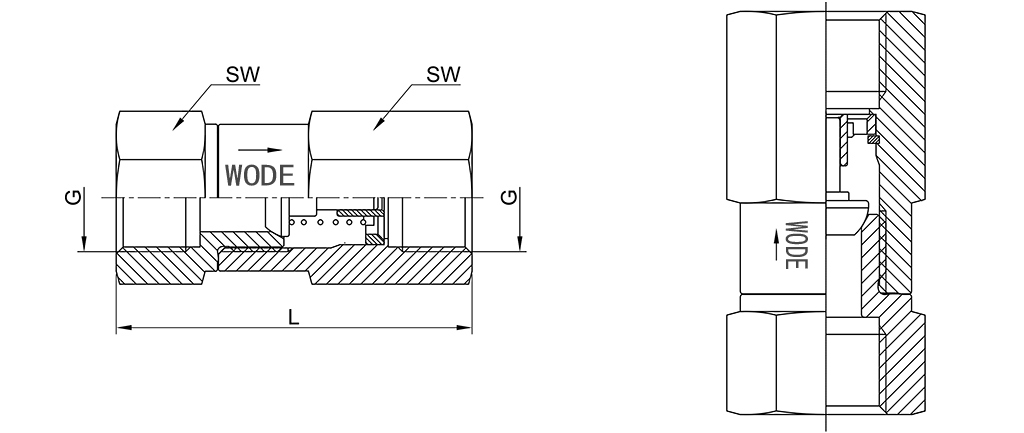

一) 內螺紋單向閥


規格參數表[mm]

常用型號			通徑	G	L	SW	最大工作壓力[bar]
不銹鋼型號	碳鋼型號	高溫單向閥	通徑	G	L	SW	最大工作壓力[bar]
G1/4	G1/4-CS	G1/4-Y	5	G1/4	60	19	315
G3/8	G3/8-CS	G3/8-Y	8	G3/8	62	24	315
AG1/2	G1/2-CS	G1/2-Y	12	G1/2	71	30	315
G3/4	G3/4-CS	G3/4-Y	16	G3/4	87	36	300
AG1	G1-CS	G1-Y	18	G1	100	46	300
G11/4	G11/4-CS	G11/4-Y	25	G11/4	112	55	250

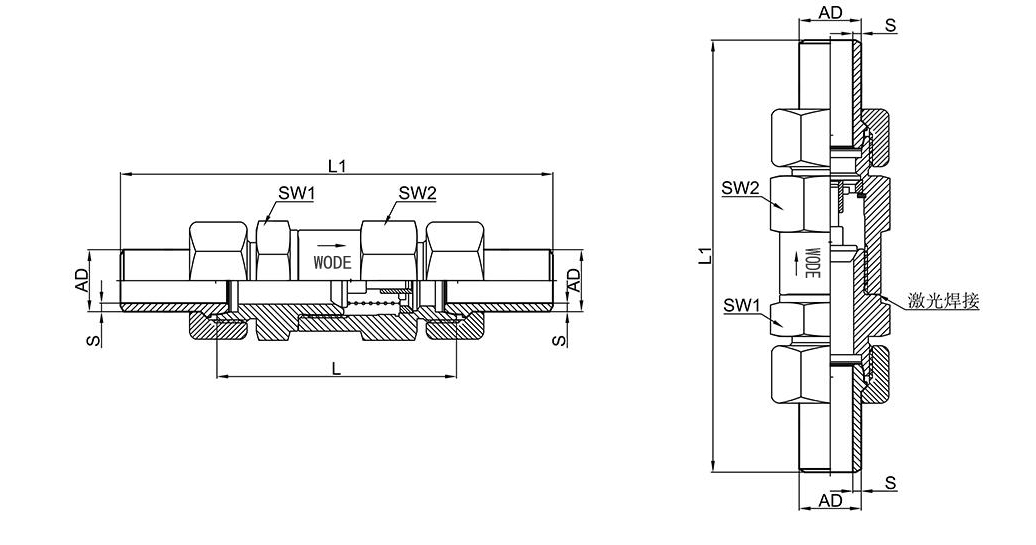

二) 焊接式單向閥


規格參數表[mm]

常用型號		通徑	S	L	L1	SW1	SW2	最大工作壓力[bar]
普通閥	高溫閥	通徑	S	L	L1	SW1	SW2	最大工作壓力[bar]
SW-12L-SS	SW-12L-Y	8	2.0	62	115	22	22	315
SW-18L-SS	SW-18L-Y	12	2.5	68	130	30	30	315
SW-22L-SS	SW-22L-Y	16	3.0	83	147	36	36	250

如有任何疑問；您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要咨詢更詳細的產品信息，德國沃德WODE閥門中國區授權代理商-北京永德寶閥門有限公司歡迎您來電咨詢訂購。
