進口電動高壓調節閥

更新：2020/12/30 22:15:28??????點擊：

品牌：???德國沃德WODE
型號：???WJC-LCS10W-D

產品介紹

進口電動高壓調節閥

一、進口電動高壓調節閥 產品概述

　　德國沃德WODE的進口電動高壓調節閥，由PSL系列或者2SB系列直行程電動執行機構和高壓調節閥體組成。電動高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。采用籠式節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。

電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

二、進口電動高壓調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	套筒	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		10.0、16.0、25.0、32.0、45.0、75Mpa或ANSI Class150～Class4500
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、籠式
流量特性		等百分比
配置執行器類別		2SB系列、2SA系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

注：用于氧氣的調節閥德國沃德WODE閥門均選用不銹鋼材質，并脫脂去油處理。

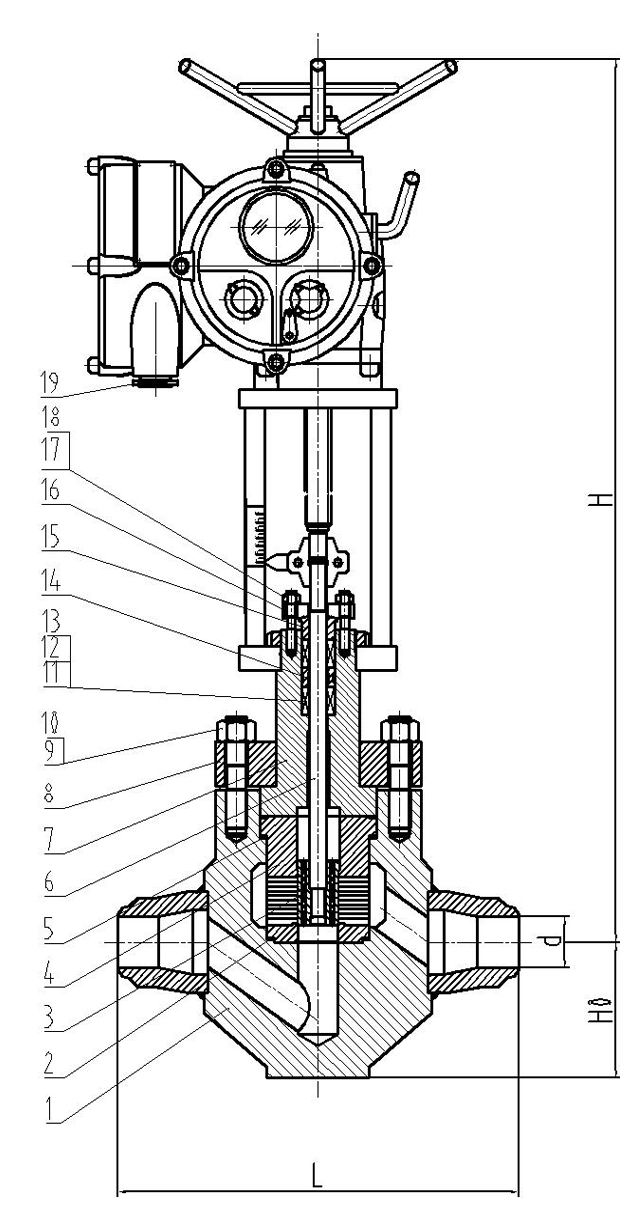

三、進口電動高壓調節閥結構圖


1．閥體2.齒形墊片3閥塞4閥芯組件（含閥座、迷宮節流件、壓籠）5齒形墊片6閥桿7閥蓋8壓圈9螺母10螺柱11下填料12中填料13上填料14隔環15壓套16壓板17螺母18螺栓

注：由于網站版面的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動高壓調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

德國沃德WODE進口電動高壓調節閥又稱抗氣蝕、低噪聲、高壓差調節閥、是德國沃德工程技術人員為滿足50-600MW火力發電機組配套而開發的新型調節閥，該系列產品經過多次的改進，不繼完善，具有新穎性和先進性。安裝在電廠鍋爐高壓差管道上作流量、壓力調節用。

如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要咨詢更詳細的產品信息；迎聯系德國沃德WODE授權一級代理商：北京永德寶閥門有限公司
