進口電動三通調節閥

更新：2020/12/29 22:21:31??????點擊：

品牌：???德國沃德WODE
型號：???WJC-3ACS2L

產品介紹

進口電動三通調節閥

一、進口電動三通調節閥 產品概述

進口電動三通調節閥有分流、合流調節閥之分，采用頂部導向閥內件結構，其中三通分流調節閥是其將一路流體分為二路流體調節；三通合流調節閥是其將二路流體混合成一路流體調節；分別用于三通分流與三通合流的場合。沃德WODE的三通調節閥，可適用于壓差較高、介質中無固體顆粒的各類氣體、液體的場合。

德國沃德WODE的進口電動三通調節閥，是由PSL系列或者2SB系列直行程電動執行機構和三通調節閥體組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙?/span>DKZ型有明顯提高。電動三通調節閥具有調節精度高，動作穩定可靠等優點。

二、進口電動三通調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
額定流量系數(KV)	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
允許壓差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0或Class150～Class600
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙導向型套筒式閥芯
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、2SB系列電動執行器(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

注：用于氧氣的調節閥德國沃德WODE閥門均選用不銹鋼材質，并脫脂去油處理。

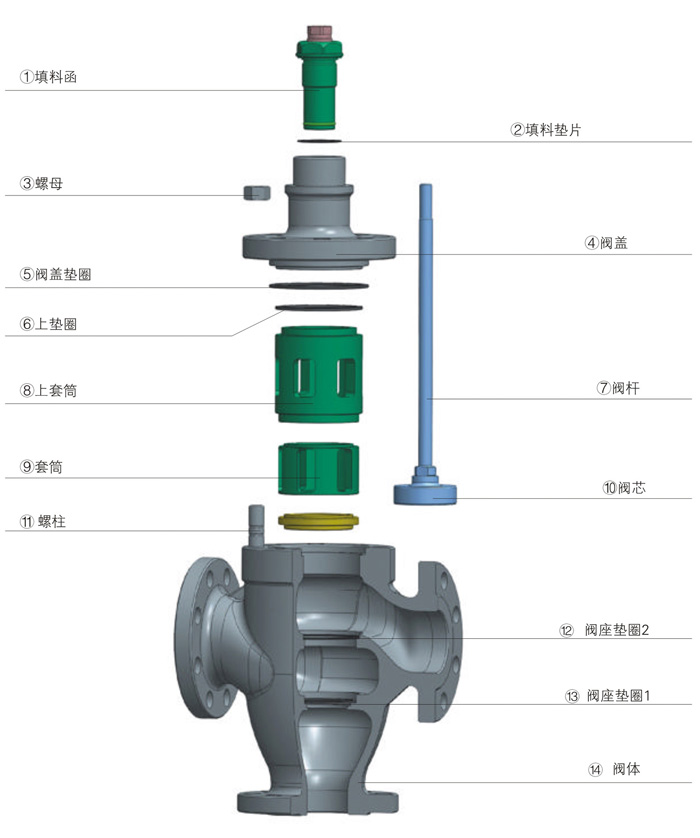

三、進口電動三通調節閥 結構圖


注：由于網站版面的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動三通調節閥 主要零件材料:

閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊

填料：聚四氟乙烯

推桿、襯套：2Cr13

五、進口電動三通調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1
