進口美標壓力平衡式油密封旋塞閥

更新：2024/6/17 10:44:45??????點擊：

品牌：???德國沃德WODE
型號：???

產品介紹

進口美標壓力平衡式油密封旋塞閥

進口美標旋塞閥、進口二通旋塞閥、進口旋塞閥品牌

進口美標壓力平衡式倒裝油密封旋塞閥使用于公稱壓力CLASS150～2500LBS，工作溫度-40～+180攝氏度的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或者接通管路介質。

其主要特點：

1、產品結構合理、密封可靠、性能優良、造型美觀

2、倒裝壓力平衡的結構，開關動作輕

3、閥體密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能

4、零件材質及法蘭尺寸可根據實際工況和用戶要求合理選配，滿足各種工程需要

進口美標壓力平衡式油密封旋塞閥技術規范：

驅動方式：手動、渦輪、電動、氣動

設計標準：API599、API6D

結構長度：ASME B16.10

連接法蘭：ASME B16.5

試驗和檢驗：API598、API6D

公稱通徑：1/2"～30"

壓力范圍：150LB～2500LB

適用溫度：-40～+80℃（推薦）


產品外形連接尺寸：詳情請聯系沃德WODE各代理商。

進口美標壓力平衡式油密封旋塞閥主要材料表：

雙頭螺栓：ASTM A194-2H、A194-8、A194-8M

六角螺母：ASTM A194-2H、A194-8、A194-8M

閥蓋：ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

墊片：柔性石墨+不銹鋼

塞子：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

閥體：ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

閥桿：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

"O"型圈：丁腈橡膠NBR

填料：柔性石墨

填料壓蓋： A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

手柄：ASTM A47-32510、A216 WCB

旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。

美標壓力平衡油密封旋塞閥工作原理：

壓力平衡式倒裝油密封旋塞閥，閥塞由閥蓋中的螺栓對其位置進行調節，密封劑從閥桿末端注入閥體；為了防止壓力將閥塞推入閥體，閥塞端部開有平衡孔，而閥塞小端的平衡孔沒有介質只能到小頭端部的止回閥，它可使壓力進入閥塞兩端的空腔內，閥門的密封靠閥塞與閥體間的密封劑進行密封。

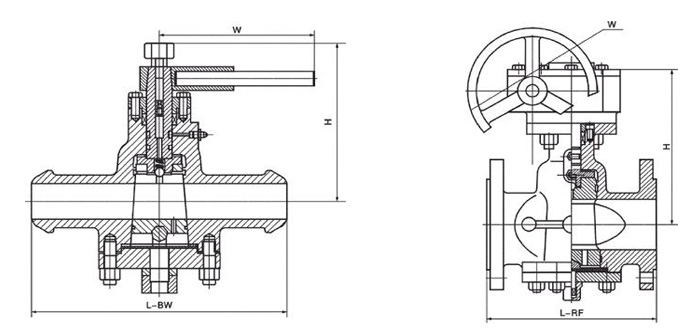

產品外形尺寸、尺寸結構圖圖，請與沃德閥門代理商聯系，謝謝！訂貨產品尺寸以沃德公司出具的圖紙為準或根據用戶要求定制的尺寸。
